Как отремонтировать компьютерную мышку
Компьютерные мышки часто выходят из строя. Обычно происходит обрыв кабеля в месте выхода его из корпуса мышки. Для устранения нужно сначала разобрать корпус мышки. Это иногда бывает сделать не так просто как кажется. Конструкция мышек разная и разбираться они тоже могут по разному. У некоторых достаточно отвернуть два винта в основании корпуса.

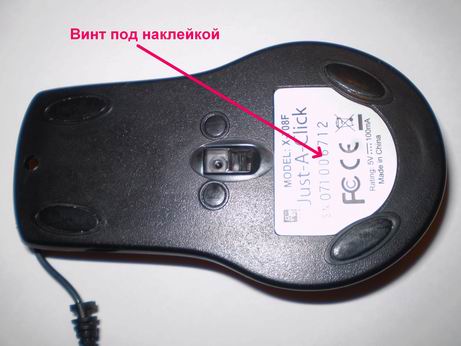

Обратите внимание. Винты прятались в ножках мышки и были скрыты декоративными накладками. Верхняя накладка снята и виден винт. Иногда винты закрывают различными наклейками. Как это видно на следующем фото.
Другие кроме винтов могут крепиться ещё защёлками. Поэтому если после отворачивания винтов (винта) корпус не распадается на две половины и его что –то держит, имеет смысл поискать защёлки.
В качестве примера последовательно опишу ремонт своей оптической мышки.
Внешнее проявление неисправности было такое. Стрелка мыши стала двигаться по экрану с небольшой задержкой. Как бы виснуть. А потом и вовсе застыла неподвижно. Когда я осторожно перегнул в одну и другую сторону провод мышки стрелка на мониторе дёрнулась и снова застыла. Всё это указывало на повреждение кабеля.

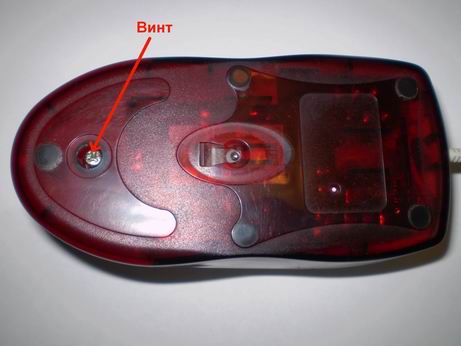

У моей мышки всего один винт. И когда я его вывернул крышка не снялась.

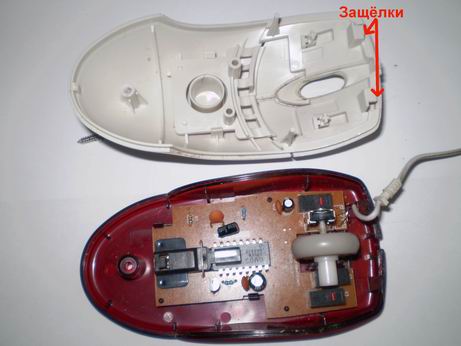

Там еще оказалось две защёлки. Аккуратно отжал их тоненькой отвёрткой и снял крышку.

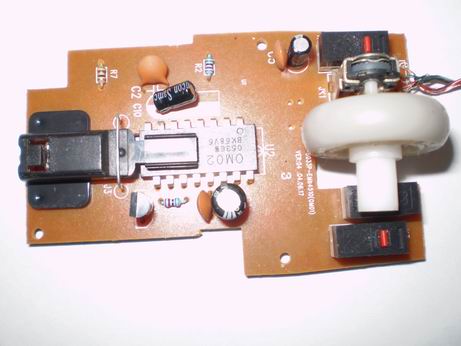

Печатная плата тоже крепилась на защёлках. После того как плату сняли необходимо прозвонить кабель, чтобы определить какой проводник на какую ножку разъёма идёт, какой провод в обрыве и нарисовать электрическую схему соединений.

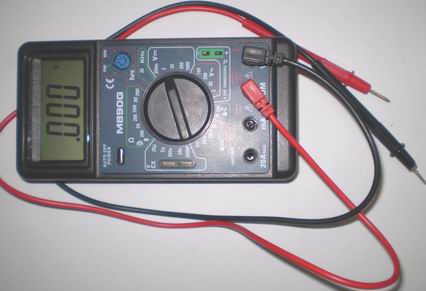

Для этого понадобиться тестер лист бумаги и ручка или карандаш.
Получилась вот такая схема соединений с цветными проводами.
И оказалось синий провод в обрыве.
Отрезаем 2-3 см. кабеля считая от корпуса мышки.
Этот обрезок выкидываем. Я очистил его от изоляции и на фото хорошо видно что синий провод действительно оборван.
Разделываем целую часть кабеля на 2-2,5см.,сняв с него пластиковую оболочку. Далее включаем паяльник и облуживаем кончики цветных проводочков. Зачищать их перед пайкой не нужно. Изолирующее эмалевое покрытие при нагреве легко разрушаются и провода отлично облуживаются с канифолью. Только перед этим убедитесь что все проводочки скручены строго по цвету. После этого снова прозваниваем кабель чтобы убедиться что он в полном порядке. Отпаиваем старые проводки от платы (они у меня не на разъемах). И запаиваем новые в соответствии с цветом и нарисованной схемой.
Всё собираем и мышка работает как новая.
Юрий Войкин
