СТЕРИЛИЗАТОР ПАРОВОЙ
ВЕРТИКАЛЬНЫЙ
С АВТОМАТИЧЕСКИМ И РУЧНЫМ УПРАВЛЕНИЕМ
И ВАКУУМНОЙ СУШКОЙ
ВП-01/7 5-«ТЗМОИ »

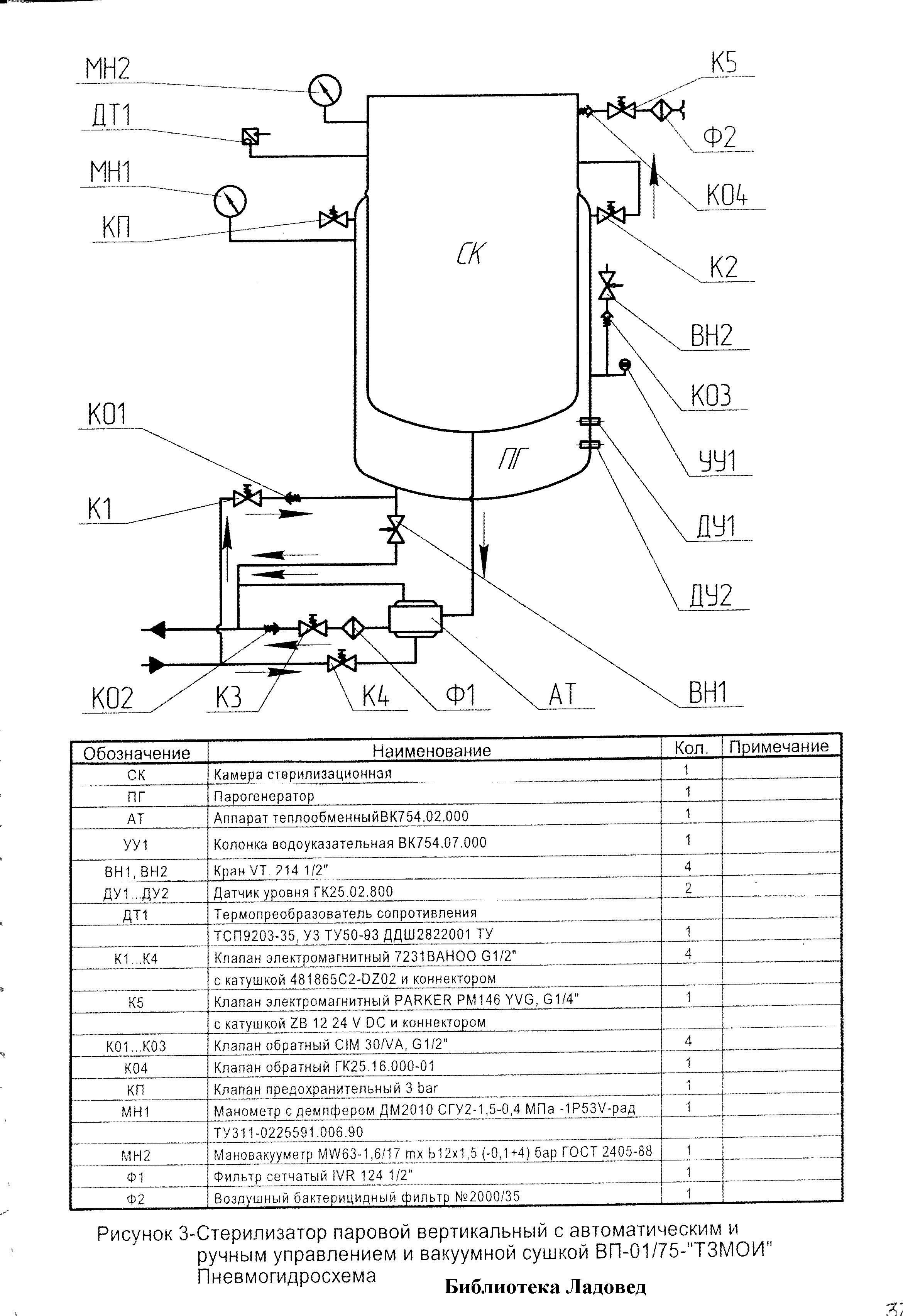

1. Пневмогидросхема

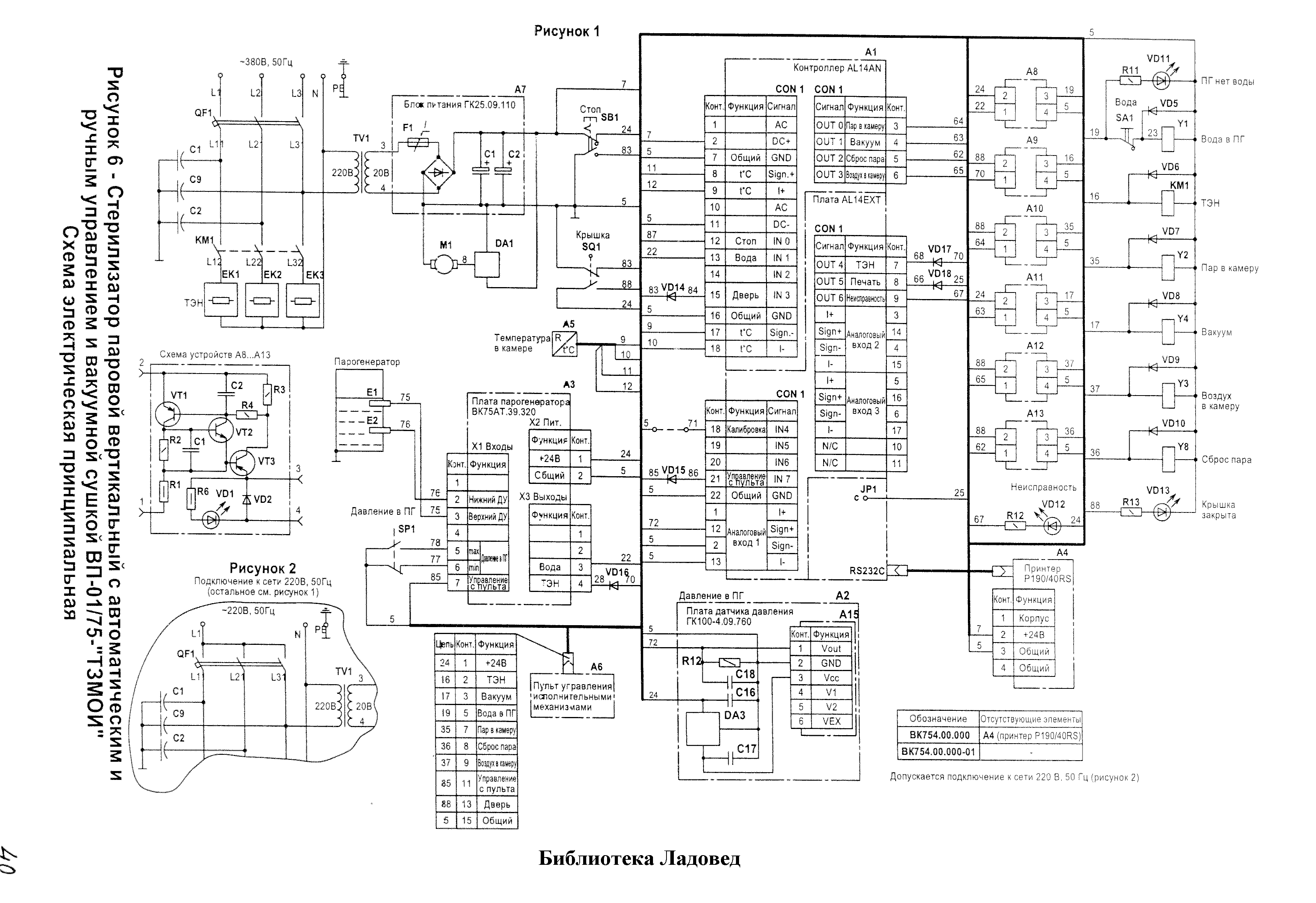

2. Схема электрическая принципиальная

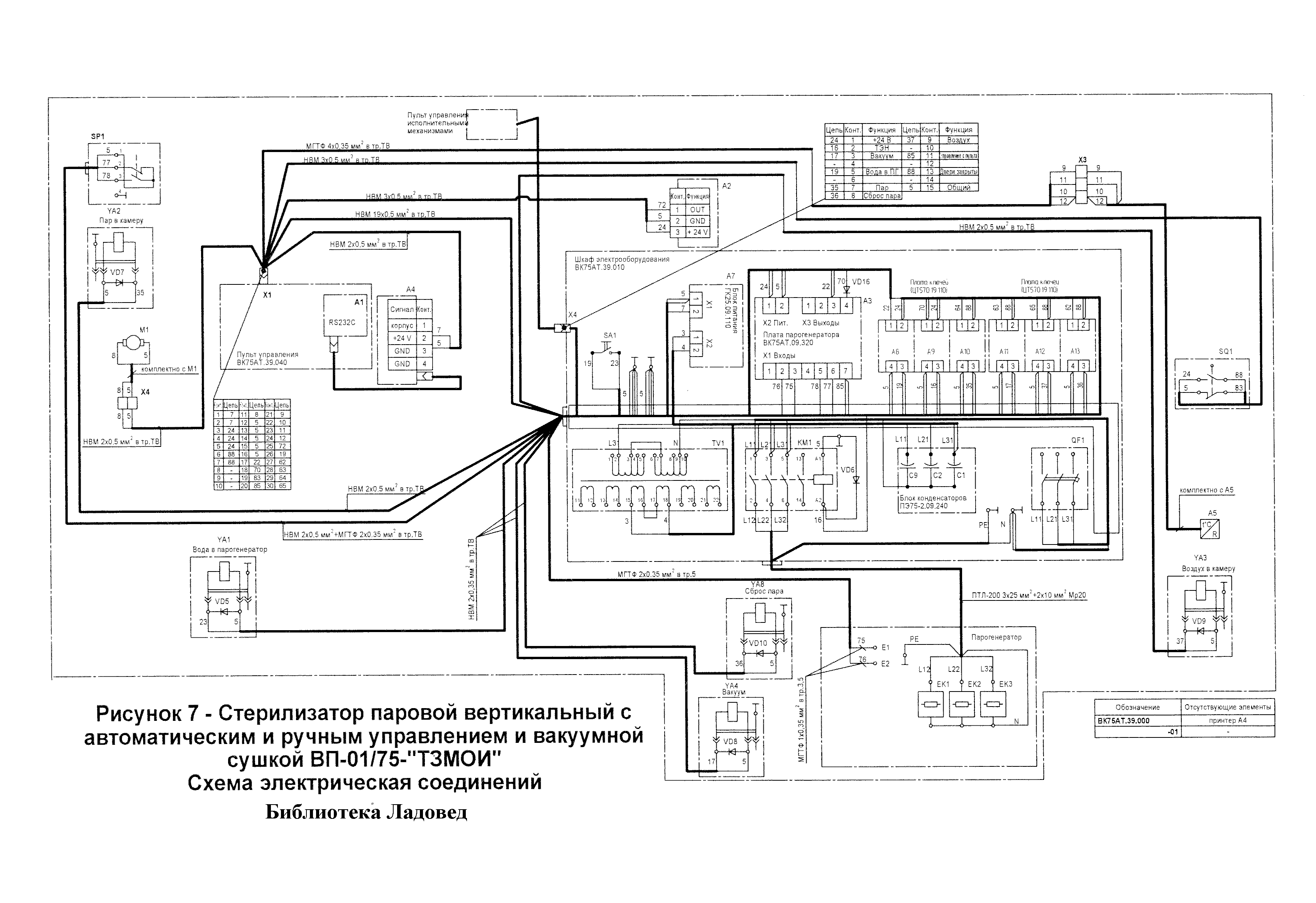

3. Схема электрических соединений

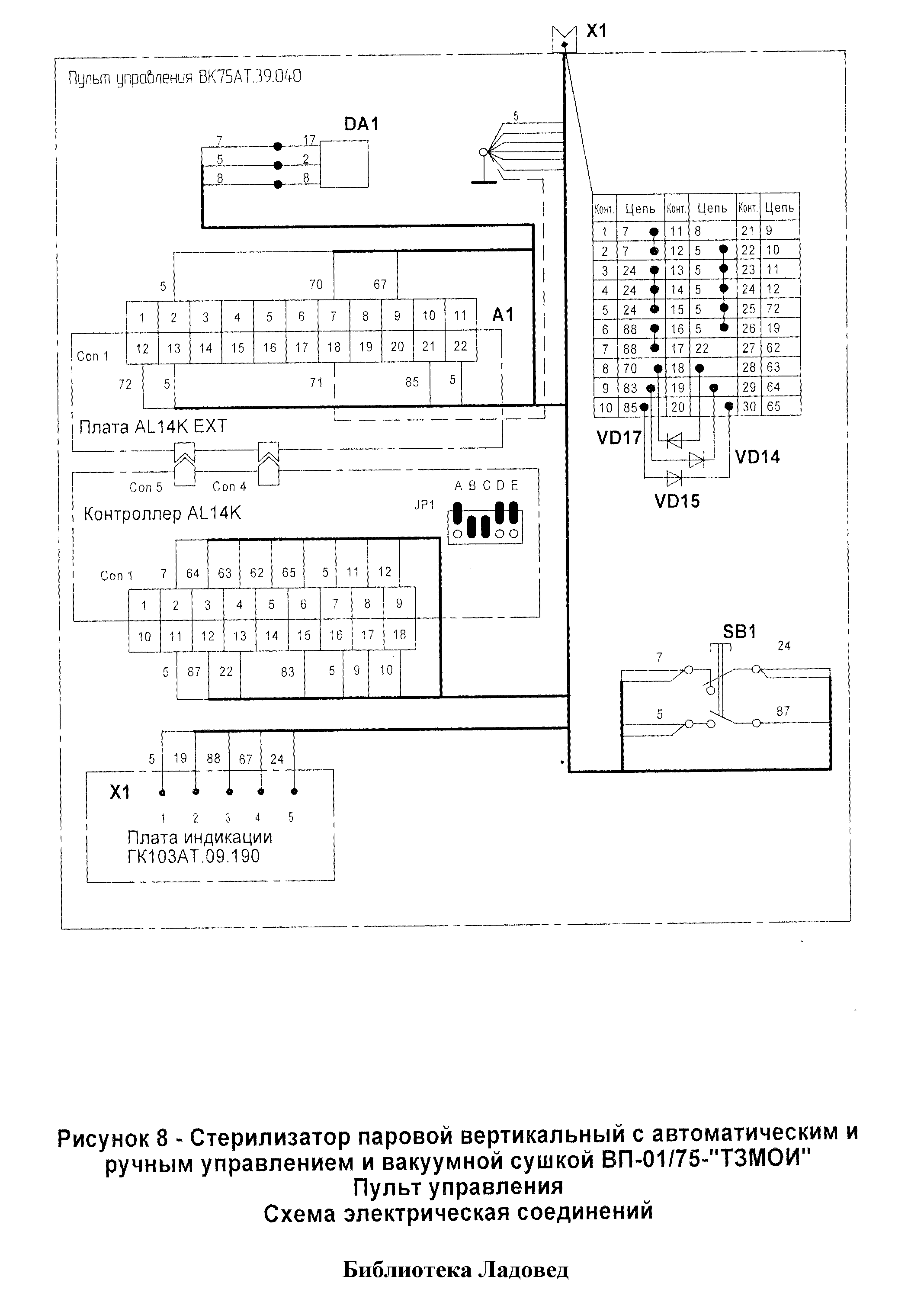

4. Пульт управления. Схема электрических соединений

5. Плата парогенератора.  Схема электрическая принципиальная

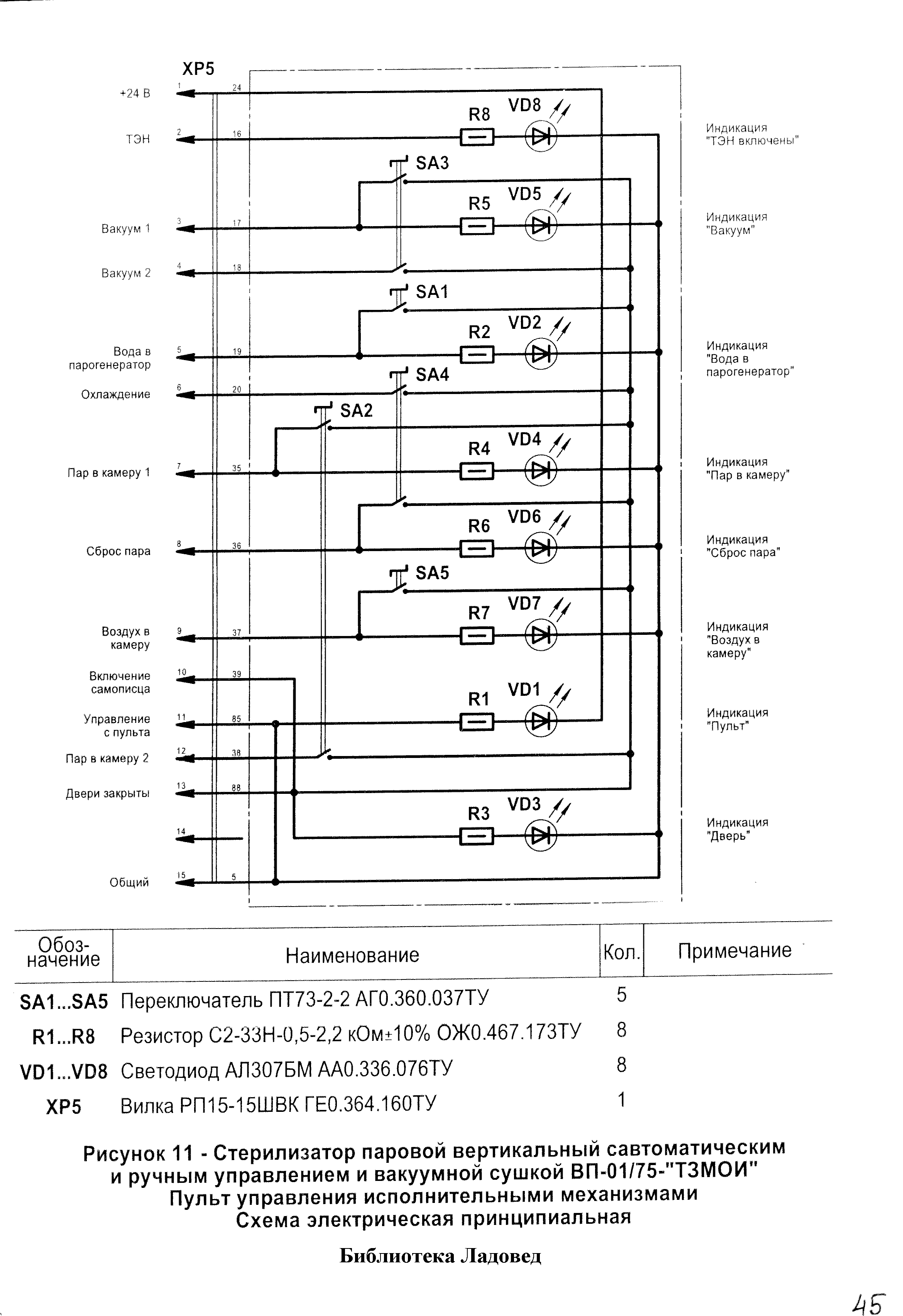

6. Пульт управления исполнительными механизмами. Схема электрическая принципиальная

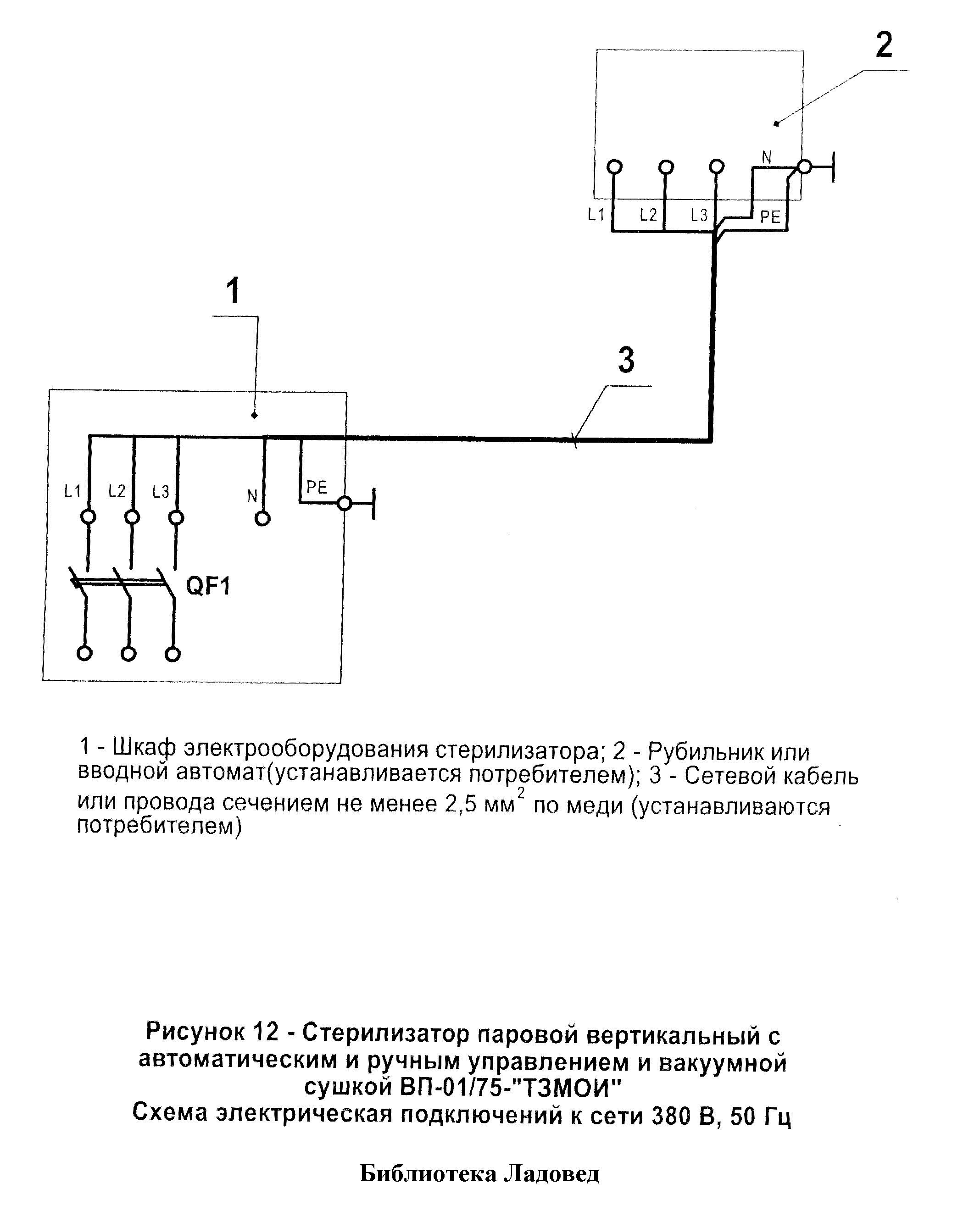

7. Схема электрическая подключения к сети 380 В 50 Гц

8. Схема электрическая подключения к сети 220 В 50 Гц

9. Стерилизатор паровой ВП-01-75  PDF

10. Стерилизатор паровой ВП-01-75 DjVu
