Аппарат для гальванизации ПОТОК-1
Аппарат ПОТОК-1 предназначен для воздействия постоянным током на организм человека. Используется для лечения различных заболеваний, для профилактики, а так же для введения лекарственных веществ в организм человека с помощью электрофореза.
Схема аппарата состоит из трансформатора, выпрямителя, миллиамперметра, потенциометра, переключателей тока пациента и схемы блокировки.

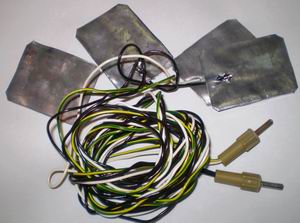

Для гальванизации обычно используют свинцовые электроды. Электроды припаиваются к проводу пациента
или соединяются с помощью специальных зажимов.
Провода припаиваются уже к этим зажимам.
Это удобно так как позволяет легко заменять электроды.

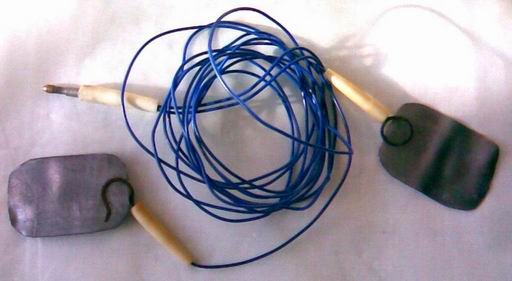

В настоящее время широко применяются угольные электроды.
Старые потоки имеют другую конструкцию корпуса и механическую блокировку включение аппарата и режимов тока пациента.
Современные потоки не имеют зажимов электродов. Штекеры просто вставляются в гнёзда на корпусе аппарата. Слабо держаться и могут выпадать.
Неисправности
Обычно часто рвутся провода пациента.
В новых штекерах резьба сделана не на стержне как у старых, а на пластмассовой нашлёпке. При пайке стоит чуть перегреть, эта резьба сразу плавится и штекер можно уже выкидывать. При ударе может выходить из строя миллиамперметр. Стрелка не на нуле.
Для замены прибора ослабляем держатели, откручиваем провода.
И ставим новый миллиамперметр соединяя провода соответственно номерам.
